化工的兩大基石是反應與分離。反應與分離同等重要。通?；S三分之二的費用在分離，三分之一的費用在反應。而分離中最著名的單元操作是蒸餾。蒸餾塔是如何設計的呢？操作參數又是如何優化的？小七和你一起學習吧！

⒈設計步驟

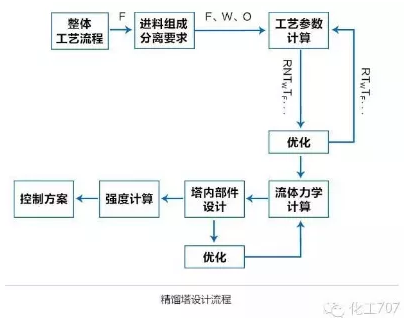

根據流程整體工藝路線，確定分離要求，進行工藝參數計算得到回流比、進料位置、塔頂溫度、塔底溫度、進料組成、側線采出位置（多組分）、塔板數（板式塔）或填料高度（填料塔）等。之后再進行流體力學計算，計算出板間距、壓降、塔高、塔徑等參數由此選出塔板類型或填料類型等塔內部件。之后進行強度計算及校核，選出塔體壁厚及材料，最后確定控制方案。

⒉工藝計算

工藝計算是根據進料組成與分離要求計算工藝參數，分為手算與軟件計算兩種，目前工業上多用軟件進行模擬。這里我們舉一個最簡單二元物系板式精餾塔的手動計算流程方便大家理解計算原理。

①物料衡算與物性估算

對二元物性而言物料衡算很簡單，但是對多元物系就必須先規定輕重關鍵組分。根據熱力學方程估算物性參數，多采用逸度法或活度系數法。同時計算出物系汽液相平衡方程。

②確定塔板數

根據物料衡算結果計算R_min＝L／D，實際回流比一般為最小回流比的1.2-2倍。然后分別計算出精餾段、提餾段操作線方程。采用操作線方程與汽液相平衡方程交替逐板計算確定理論塔板數，或采用圖解法原理相同。再將理論塔板數除以塔板效率，得到實際塔板數。

③實際設計流程

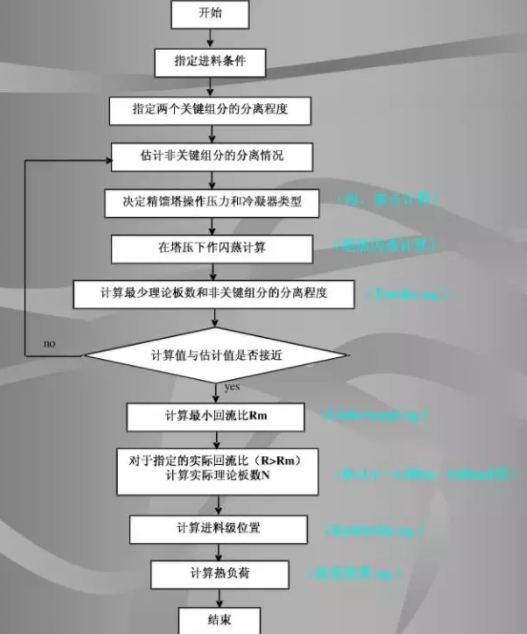

工業上應用的精餾塔多是物系復雜，帶側線采出，實際中多采用FUG法計算。

⒊流體力學計算與塔內部件設計

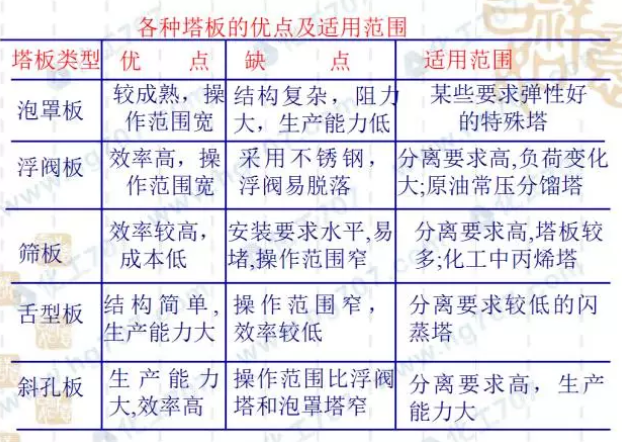

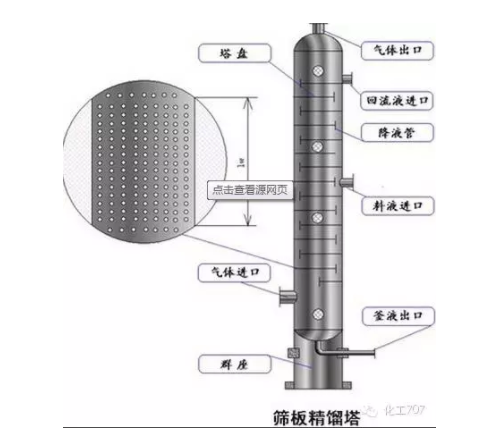

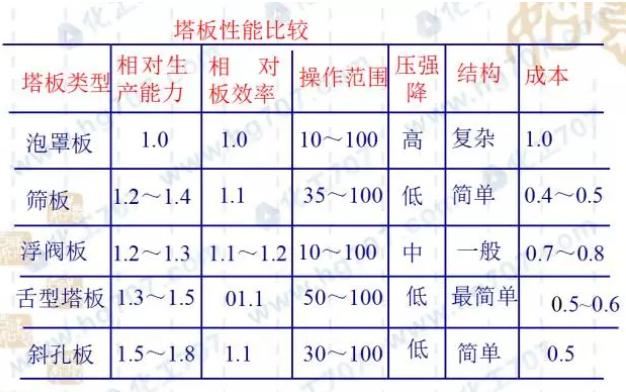

流體力學計算多采用軟件計算，而塔內部件多為定型部件或?qū)＠考?。這里介紹幾種常見的塔板。

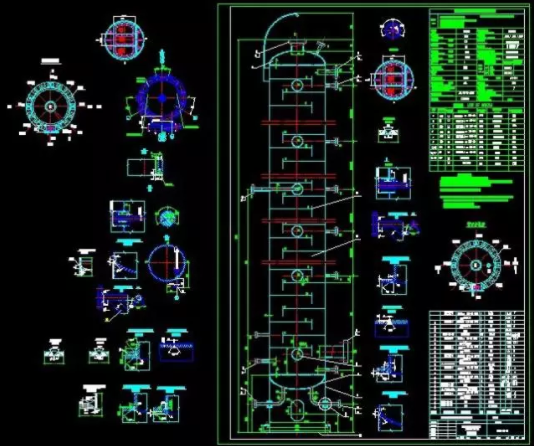

⒋強度計算與繪制裝配圖

在完成內部設計之后，我們將根據壓力、溫度、介質環境等對塔體進行選材并計算出壁厚，載荷等參數。并提出加工要求繪制裝備圖。

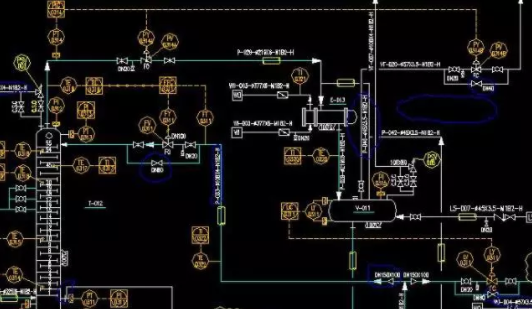

⒌確定控制方案繪制PID圖

根據工藝要求，進行配套的儀表、閥門選型，確定控制方案，并繪制出帶夾點控制的工藝流程圖PID。

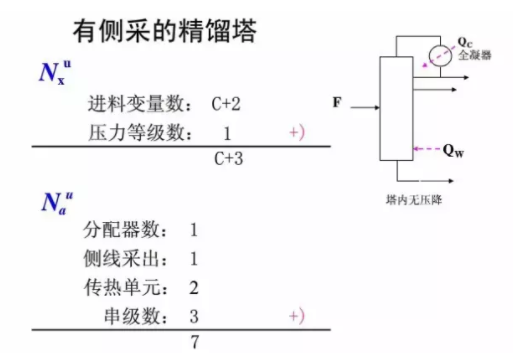

在對精餾塔進行優化時，首先要從眾多參數中確定出獨立的設計變量與可調設計變量。以下是幾種常見的優化方式。

⒈操作壓力的優化

常規精餾塔單塔的壓力優化相對較簡單，在滿足塔頂冷凝器的溫度可以在最炎熱的夏季也能夠用自來水冷卻的前提下，可以采用相對較低的操作壓力以減少再沸器的熱負荷。在實際設計的時候，由于增加壁厚而增加的設備費用將隨著壓力的增加而增大，在滿足分離要求的前提下，低壓（正壓）相對有利。

⒉理論塔板數與回流比的優化

理論塔板數越多，分離效果越好，制造成本越大。設計時回流比增大，可以減少理論板數，塔體的建造費可能低一些，但回流比的增大可導致塔內氣相量增大，使冷凝器和再沸器的熱負荷增加，塔的操作費和附屬設備的投資將因此增大。

適宜回流比是操作費用與設備費用總和為最小時的回流比，在通常情況下，根據實際經驗，此回流比為（1.2~2）R_min

⒊進料位置和進料狀態的優化

當進料及產品組成已定時，進料熱狀況對所需的理論板總數一般影響不大，但是對精餾段和提餾段中的分配比例卻有明顯的影響。當q值減小時，精餾段所需板數增多，提餾段所需板數減少，適宜的進料位置將下移；q值增大時，情況則相反。
